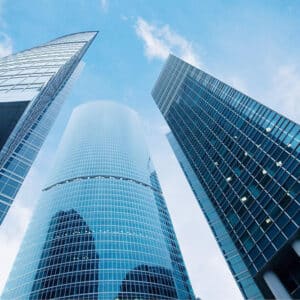

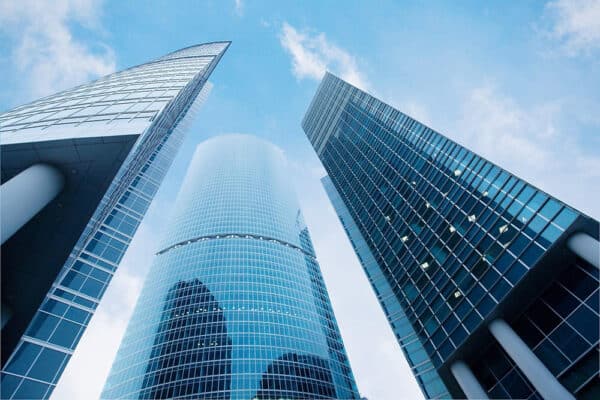

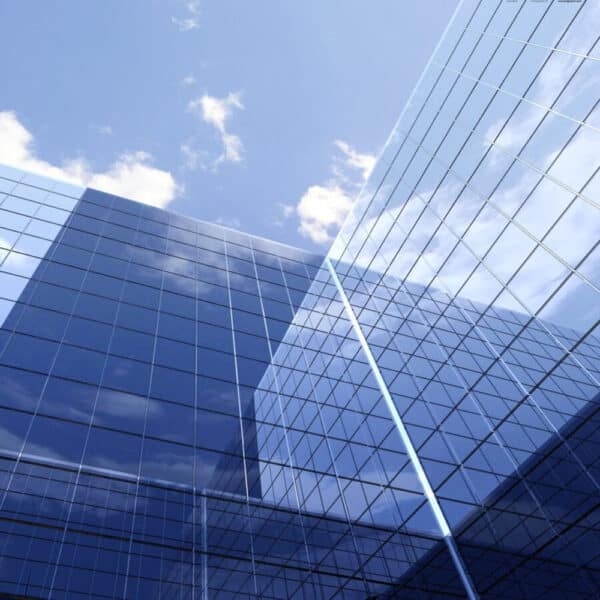

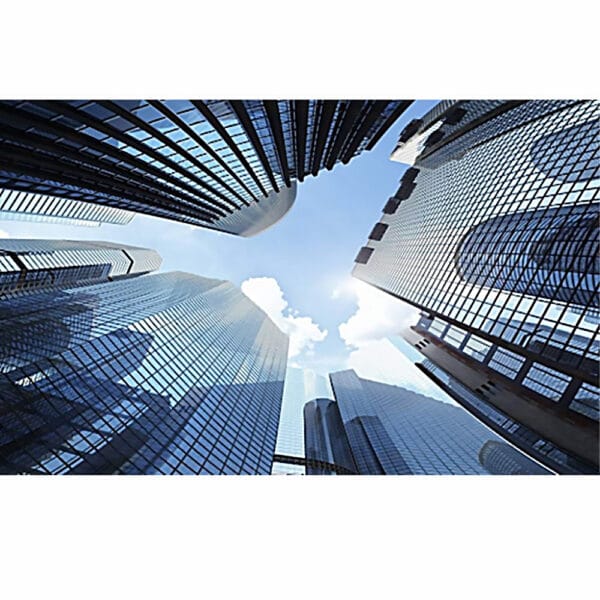

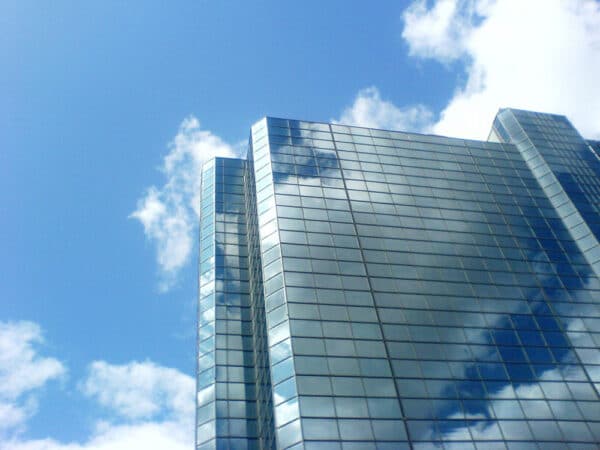

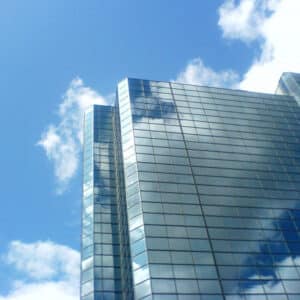

Mặt dựng nhà cao tầng là gì?
- Hệ mặt dựng khối cao tầng thường được sử dụng cho các toà nhà cao tầng đòi hỏi cần có tầm nhìn xa và tính thẩm mỹ vô cùng cao. Hệ mặt dựng này có tên gọi là Curtain wall sử dụng các loại kính dán an toàn có khung nhôm đi kèm.
- Trong vòng hai mươi năm trở lại đây, hệ thống mặt dựng tường kính trong các dự án nhà cao tầng trở nên phổ biến tại Việt Nam. Hệ thống mặt dựng là một trong những bộ phận quan trọng nhất của nhà cao tầng và ngày càng quan trọng hơn xét trên các mặt như: công năng, thẩm mỹ, giá thành.
- Ngoài ra, mặt dựng tường kính là hệ chịu tải trọng gió đầu tiên của nhà cao tầng và từ đó truyền đến hệ thống chịu tải trọng ngang của tòa nhà. Do đó thiết kế hệ thống mặt dựng nhôm kính chịu tải trọng gió cũng là một yêu cầu bắt buộc.
Mặt dựng tường kính có những ưu điểm sau:
- Chịu lực tốt, độ bền cao, kín khí, cách âm, có khả năng chịu lực tác động từ lực bên ngoài.
- Đón ánh sáng tự nhiên từ bên ngoài vào một cách tối đa, tiết kiệm điện năng chiếu sáng.
- Bề mặt tòa nhà hoàn thiện đẹp, tính thẩm mỹ cao, phù hợp với kiến trúc hiện đại.
- Kín khí, cách âm, cách nhiệt nhờ hệ thống phụ kiện đồng bộ, cao cấp.
- Phù hợp với nhiều loại kiến trúc, đặc biệt là kiểu kiến trúc hiện đại như tòa nhà cao tầng.
- Lắp đặt nhanh chóng, tiết kiệm thời gian xây dựng cho dự án, công trình.
- Thuận tiện cho việc bảo dưỡng và vệ sinh khi có vấn đề với sản phẩm.
- Sử dụng được nhiều loại kính đơn và kính hộp.
- Đa dạng sản phẩm, có tính ứng dụng cao trong nhiều công trình khác nhau.
- Tinh tế, sang trọng.
Nếu các bạn đang có nhu cầu về vách kính mặt dựng. Vui lòng liên hệ qua số Hotline để được tư vấn báo giá chi tiết
Hỗ trợ tư vấn 24/7
CÁC LOẠI HỆ MẶT DỰNG TƯỜNG KÍNH
Mặt dựng tường kính hệ Stick :
- Mặt dựng tường kính hệ Stick là loại thông dụng nhất trên thị trường hiện nay. Các thanh nhôm, kính và một số chi tiết khác được sản xuất và gia công tại nhà máy, toàn bộ công việc liên kết, lắp dựng và hoàn thiện được thực hiện tại công trường. Mặt dựng nhôm kính lớn hệ Stick có thể sử dụng cho mọi bề mặt bên ngoài của toà nhà, đặc biệt phù hợp với bề mặt toà nhà có kiến trúc phức tạp hoặc có nhiều điểm nối. Hệ thống mặt dựng Stick được triển khai lắp đặt từng chi tiết cấu thành nên mặt dựng ở ngay tại công trình, theo tiến độ xây dựng hoàn thiện phần thô của công trình.
- Việc thi công Stick được triển khai theo từng bước cụ thể:
– Các thanh đố đứng (đố dọc) được lắp trước tiên và được lắp nối tiếp từng nhịp với nhau; – Các thanh đố ngang được lắp liên kết với thanh đố đứng khi các thanh đố đứng đã hoàn chỉnh;
– Kích thước và độ dày các thanh đố dọc ngang phụ thuộc vào kích thước và độ cao của mặt dựng, chủng loại kính sử dụng, khu vực đia lý (gió, bão,…)
– Công đoạn cuối cùng là lắp các tấm kính, tấm nhôm, đế, nắp gài (nếu có) và bơm keo hoàn thiện.
– Kính sử dụng rất đa dạng phụ thuộc vào yêu cầu của chủ đầu tư: Kính đơn trắng/màu/solar control/phản quang dày 8, 10, 12mm hoặc kính an toàn ghép cường lực hoặc không cường lực trắng/solar control/phản quang 10.76, 11.28, 12.38mm
Ưu điểm của hệ mặt dựng Stick
- Thiết kế tương đối đơn giản, với những công trình nhỏ và trung bình thì đây được xem là sự lựa chọn tối ưu.]
- Vân chuyển khá đơn giản với chi phí thấp bởi nhôm được vận chuyển theo dạng thanh và kính được vận chuyên theo dạng tấm.
Nhược điểm của hệ mặt dựng Stick
- Khâu lắp ráp và hoàn thiện được thực hiện trực tiếp tại công trường. Vì thế, việc kiểm định chất lượng và tiêu chuẩn sẽ bị giảm sút.
- Dễ dẫn đến tình trạng sai sót so với bản thiết kế vì được thi công ngay tại công trình
- Thời gian thi công lắp đặt lâu, hiệu suất làm việc chưa không cao
Phân loại mặt dựng tường kính Stick
Có 3 dạng là :
- Vách kính mặt dựng lộ đố (lộ đế nẹp bên ngoài): Dạng kết cấu này có ưu điểm tạo vẻ ngoài chắc chắn cho công trình.
- Vách kính mặt dựng giấu đố: Kết cấu này có ưu điểm nổi trội là không bị chia ô bởi các đố ngang và đố dọc nên bề mặt bên ngoài một mảng kính liên tục, được ngăn cách bởi đường chỉ keo silicon. Điều này không chỉ thuận lợi trong việc trang trí những ô kính có màu sắc khác nhau mà còn tạo ra không gian rộng lớn.
- Vách kính mặt dựng kết hợp giấu đố và lộ đố: Kết cấu này tạo điểm nhấn bằng những đường kẻ dọc hoặc kẻ ngang trên bề mặt ngoài của toàn bộ công trình. Việc kết hợp giữa các đố ngang với đố dọc sẽ tạo ra nét độc đáo mang tính thẩm mỹ cao.
Mặt dựng tường kính hệ Unitized
- Mặt dựng tường kính hệ Unitized là hệ thống vách nhôm kính lớn được sản xuất, gia công và hoàn thiện thành các tấm panel ngay từ trong nhà máy, sau đó được chuyển đến công trình để lắp dựng và hoàn thiện tổng thể.
- Mặt dựng tường kính lớn hệ Unitized sử dụng tốt nhất cho công trình có mặt ngoài đồng nhất và các tầng có chiều cao như nhau.
- Đặc điểm của phương án lắp dựng kính theo hệ Unitized là các tấm khung nhôm kính được sản xuất và lắp ghép hoàn thiện sẵn tại nhà máy, bao gồm hoàn thiện toàn bộ cấu thành của mỗi tấm khung nhôm kính – gọi là các modul.
- Sau đó, các modul hoàn thiện này được vận chuyển từ nhà máy đến công trình và được sử dụng các thiết bị cẩu nâng chuyên dụng để đưa lên các vị trí lắp ghép đã chuẩn bị sẵn. Các vị trí lắp ghép này đã được đặt sẵn các bản mã ngay từ thời điểm đổ bê tông sàn và đà cột dưới sự giám sát của đội ngũ kỹ sư và các thiết bị trắc đạc tọa độ.
- Kính hộp unitized: đa phần kính sử dụng cho mặt dựng hệ nhôm này là kính hộp dày 19mm-28mm, thành phần kính hộp gồm 2 lớp kính cường lực, giữa 2 lớp kính là khí trơ. Phụ thuộc vào yêu cầu của chủ nhà, tấm kính bên ngoài có thể là kính phản quang hoặc solar control.
Ưu điểm của loại mặt dựng Unitized
- Bề mặt của mặt dựng tường kính lớn hệ Unitized đồng nhất nên đảm bảo các tiêu chí về mặt mỹ thuật;
- Thi công dễ dàng, thời gian thi công nhanh đáp ứng được yêu cầu của các công trình đòi hỏi tiến độ gấp;
- Kiểm soát được chặt chẽ chất lượng sản phẩm ngay tại nhà máy;
- Hệ thống vững chắc, khả năng bám chịu đặc biệt tốt, thích nghi được với những tác động dịch chuyển của tòa nhà;
- Kết cấu kín khít, đảm bảo độ cách âm, cách nhiệt và chống thấm cho công trình;
- Không chiếm nhiều không gian và diện tích thi công tại công trường;
- Mặt dựng và khung bao lớn, đảm bảo tầm nhìn và thẩm mỹ cho mọi công trình.
Nhược điểm của loại mặt dựng Unitized
- Đòi hỏi công nhân lắp đặt có trình độ tay nghề cao;
- Giá thành cao hơn mặt dựng tường kính hệ Stick;
- Việc vận chuyển các tấm panel ra công trường phức tạp hơn.
Mặt dựng tường kính hệ Spider
– Là dòng sản phẩm không sử dụng khung nhôm, các tấm kính liên kết nhau bởi các chốt chân nhện giữ kính (spider). Chân spider được gắn chặt với các đà, cột bé ton của tòa nhà. Mặt dựng kính spider không sử dụng khung nhôm tạo sự sang trọng đẳng cấp khác biệt cho công trình
Cấu tạo của Mặt dựng tường kính Spider bao gồm:
- Kính: sử dụng các loại kính ghép cường lực, kính bán cường lực, kính cường lực, kính hộp,….
- Spider và phụ kiện
- Kết cấu nhẹ, khả năng tạo hình linh hoạt cho bề mặt, như gấp khúc, lượn sóng, uốn cong.
- Đáp ứng sự sáng tạo trong thiết kế kiến trúc
- Không có khung bao nên tạo được tầm nhìn rộng cho công trình.
- Đảm bảo thu được hầu hết ánh sáng tự nhiên lọt vào trên tất cả các mặt.
Ưu điểm của hệ mặt dựng Spider
- Bảo vệ tòa nhà trước những khắc nghiệt của thời tiết như: Mưa, nắng, động đất (ở mức độ cho phép).
- Chịu lực rất tốt, tránh được mọi bụi bẩn bên ngoài vào, cách nhiệt tốt, độ bền cao, ít phải bảo trì, bảo hành
- Không có khung bao giúp tòa nhà nhìn sáng sủa và thanh thoát hơn
- Không xảy ra hiện tượng mòn, gỉ đảm bảo yếu tố thẩm mỹ lâu dài
- Kết cấu nhẹ, khả năng tạo hình linh hoạt theo ý thích của người sử dụng
- Đáp ứng sự sáng tạo trong thiết kế kiến trúc, ngoài những tính năng phổ biến làm vách kính còn có thể tạo nên các liên kết cho mái kính sàn kính, trần kính
Nhược điểm của mặt dựng kính Spider
- Không phù hợp với những công trình có hệ mặt dựng phía mặt tiền co vì không an toàn bằng những hệ mặt dựng khác.
- Giá thành lắp đặt cao hơn vách nhôm kính lớn hệ Stick, Unitized hay Semi – Unitized.
Mặt dựng tường kính hệ Semi:
- Còn được gọi là hệ bán lắp ghép Semi. Hệ mặt dựng Semi không phổ biến tại thị trường nhôm kính Việt Nam do chi phí đầu tư cho hệ này khá cao. Tuy nhiên, hệ Semi đảm bảo độ an toàn tuyệt đối và chắc chắn nên thường được sử dụng cho các tòa nhà có khoảng cách giữa các tầng quá khổ. Vì vậy, hệ Semi thường áp dụng cho những công trình lớn và phức tạp
- Do quá trình lắp đặt tỉ mỉ lại đòi hỏi kỹ thuật rất cao, số lượng nhân công tham gia lắp đặt phải lớn nên thời gian thi công thường kéo dài, chi phí rất lớn.
Các loại tải trọng tác dụng lên mặt dựng tường kính
- Khi thiết kế, tính toán các loại tải trọng tác dụng lên mặt dựng tường kính là yếu tố quan trọng để đảm bảo an toàn cho toàn bộ tòa nhà.
- Tải trọng tác dụng lên mặt dựng tường kính bao gồm:- Tĩnh tải;- Tải trọng gió;- Tải trọng động đất;- Tải trọng nhiệt;- Tải trọng nổ
- Trong đó, tải trọng gió là loại tải trọng chủ yếu và quan trọng nhất (đặc biệt là tại vùng đất yếu như Việt Nam).
Mỗi hệ mặt dựng đều có những ưu, nhược điểm khác nhau. Vậy làm thế nào để có 1 công trình đẹp mang lại nét sang trọng, hiện đại như mong muốn thì lựa chọn đúng nhà cung cấp, tư vấn, thiết kế và thi công chuyên nghiệp là vấn đề quan trong được rất nhiều người quan tâm. Mọi chi tiết về tư vấn, khảo sát, báo giá, thi công lắp đặt Hệ mặt dựng tường kính nhà cao tầng, quý khách có thể liên hệ:
